DFS3205法蘭型TBI螺母


	產品名稱：	DFS3205法蘭型TBI螺母
	產品品牌：	臺灣TBI滾珠絲杠
	產品型號：	DFS3205-3.8
	產品內徑：	導程：5mm
	產品外徑：	絲桿外徑：32mm
	產品高度：	螺母外徑：50mm

產品說明

原裝正品TBI滾珠絲杠 TBI螺母DFS3205特點說明

東莞啟威五金機電有限公司代理銷售TBI滾珠絲杠DFS3205，我們的貨源充足，價格合理，常年來贏得廣大客戶的信賴與支持。

I : 導程, Da : 珠徑, n : 珠卷數, Ca : 動額定負荷(kgf), Coa : 靜額定負荷(kgf), K : 鋼性(kgf/μm) ★ : 可制作左螺紋

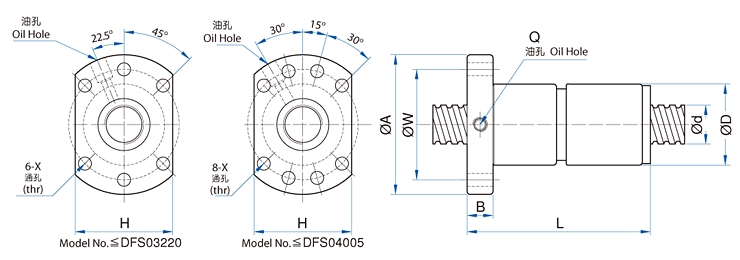

型號 Model No.		滾珠絲杠、螺母之基準參數 Dimensions 單位 : mm
型號 Model No.		d	I	Da	D	A	B	L	W	X	H	Q	n	Ca	Coa	K
	DFS03205-3.8	32 31	5	3.175	50	80	12	82	65	9	62	M6	3.8x1	1839	6026	71
	DFS03206-4.8		6	3.175	50	80	12	99	65	9	62	M6	4.8x1	2247	7608	90
	DFS03208-4.8		8	3.969	50	80	12	126	65	9	62	M6	4.8x1	3015	9181	92
	DFS03210-3.8		10	3.969	50	80	13	122	65	9	62	M6	3.8x1	2460	7255	75
	DFS03220-2.8		20	3.969	50	80	12	160	65	9	62	M6	2.8x1	1907	5482	58

關于TBI滾珠絲杠DFS3205的安裝部位之精度，其必要項目如下 :
(1) 相對于螺紋溝面的軸線 A，測定絲桿支持部位的半徑方向圓周偏擺值。
(2) 相對于絲桿支持部位的軸線 F，測定零件安裝部位的同軸度。
(3) 相對于絲桿軸支持部位的軸線 E，測定支持部位的端面的直角度。
(4) 相對于絲桿軸線 G，測定螺帽的基準面或法蘭的安裝面的直角度。
(5) 相對于絲桿軸線 A，測定螺帽外緣圓周 (圓筒型) 的同軸度。
(6) 相對于絲桿軸線 C，測定螺帽外緣 (平頭型安裝面) 的平行度。
(7) 絲桿軸軸線的半徑方向的總偏擺值。
在此所述之精度項目是以 JIS 1192~1197 為基準。

東莞啟威五金機電有限公司常年備有現貨，我們承諾，我司產品均為原裝進口，假一賠十，在質保期一年內，無條件免費維修，讓您沒有任何后顧之憂。

產品訂購熱線：13532728713, 13532728713
