當前位置：首頁 > 產品展示 > TBI直線導軌

TBI直線導軌TRH-V高組裝四方型


	產品名稱：	TBI直線導軌TRH-V高組裝四方型
	產品品牌：	臺灣TBI直線導軌
	產品型號：	TRH-V高組裝四方型
	產品內徑：	15mm-63mm
	產品外徑：	34mm-126mm
	產品高度：	28mm-90mm

產品說明

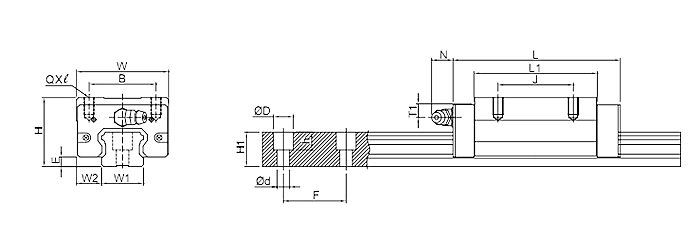

TBI直線導軌TRH-V高組裝四方型系列規格尺寸表

型號	組裝規格			滑塊尺寸									滑軌尺寸
	H	W2	E	W	B	J	L	L1	Q	T1	油孔	N	W1	H1	D	h	d	F
TRH15VN	28	9.5	3.2	34	26	26	56.9	39.5	M4*8	9.5	M4*0.7	7	15	13	7.5	6	4.5	60
TRH15VL							65.4	48
TRH20VN	30	12	4.6	44	32	36	75.6	54	M5*7	6.5	M6*1	14	20	16.5	9.5	8.5	6	60
TRH20VL						36	80.6	59
TRH20VE						50	99.6	78
TRH25VN	40	12.5	5.8	48	35	35	81	59	M6*8	11.5	M6*1	14	23	20	11	9	7	60
TRH25VL						35	93	71
TRH25VE						50	110	88
TRH30VN	45	16	7	60	40	40	96.3	69.3	M8*10	11	M6*1	14	28	23	14	12	9	80
TRH30VL						40	107	80
TRH30VE						60	132	105
TRH35VN	55	18	7.5	70	50	50	109	79	M8*10	15	M6*1	14	34	26	14	12	9	80
TRH35VL						50	123	93
TRH35VE						72	153	123
TRH45VL	70	20.5	8.9	85.5	60	60	140	106	M10*15	20.5	PT1/8	12.5	45	32	20	17	14	105
THR45VE						80	174	140
TRH55VL	80	23.5	13	100	75	75	162	118	M12*18	21	PT1/8	12.5	53	44	23	20	16	120
TRH55VE						95	200.1	156.1
TRH65VL	90	31.5	14	126	76	70	197	147	M16*20	19	PT1/8	12.5	63	53	26	22	18	150
TRH65VE						120	256.5	206.5

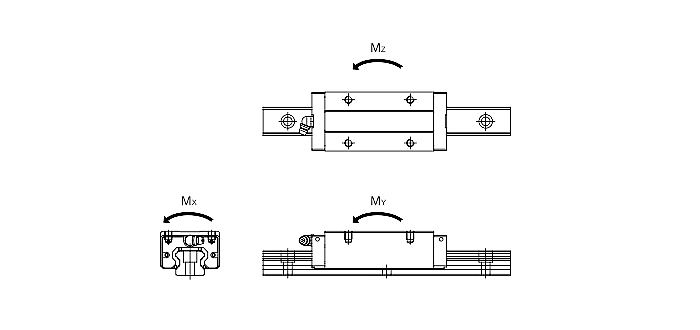

型號	額定負載		容許靜力矩(kgf-mm)					重量
	C	Co	Mx	My		Mz		滑塊	導軌
	C	Co	單滑塊	單滑塊	雙滑塊	單滑塊	雙滑塊	kg	kg/m
TRH15VN	1206	2206	16436	14884	70960	14884	70960	0.15	1.32
TRH15VL	1343	2574	19175	20429	95224	20429	95224	0.22	1.32
TRH20VN	2050	3696	37334	33268	157298	33268	157298	0.31	2.28
TRH20VL	2125	3891	39299	36965	176924	36965	176924	0.34
TRH20VE	2553	5058	51089	63229	284163	63227	284163	0.44
TRH25VN	2581	4503	52239	43407	207324	43407	207324	0.52	3.17
TRH25VL	2875	5254	60945	59579	277678	69579	277678	0.62
TRH25VE	3248	6255	72554	85112	391311	85112	391311	0.77
TRH30VN	3807	6483	90722	74970	355321	74970	355321	0.85	4.54
TRH30VL	4098	7203	100803	93100	438966	93100	438966	1.54
TRH30VE	4791	9004	126003	147000	677068	147000	677068	1.3
TRH35VN	5090	8346	142722	106070	519799	106070	519799	1.47	6.27
TRH35VL	5502	9328	159512	133367	656509	133367	656509	1.71
TRH35VE	6667	12274	209885	233977	1070533	233977	1070533	2.26
TRH45VL	7572	12808	292657	220751	1030183	220751	1030183	3.00	10.4
TRH45VE	8852	16010	365821	348554	1598703	248554	1598703	3.90	10.4
TRH55VL	14703	21613	571342	411729	2019184	411729	2019184	4.42	16.1
TRH55VE	17349	27377	723699	670530	3148637	670530	3148637	5.50	16.1
TRH65VL	22526	31486	973074	695840	3594277	695840	3594277	8.66	22.54
TRH65VE	27895	42731	1320601	1307568	6312759	1307568	6312759	10.30	22.54

產品訂購熱線：13532728713, 13532728713
