當前位置：首頁 > 產品展示 > TBI直線導軌

TBI導軌TRS-V低組裝四方型


	產品名稱：	TBI導軌TRS-V低組裝四方型
	產品品牌：	臺灣TBI直線導軌
	產品型號：	TRS-V低組裝四方型
	產品內徑：	15mm-45mm
	產品外徑：	34mm-86mm
	產品高度：	24mm-60mm

產品說明

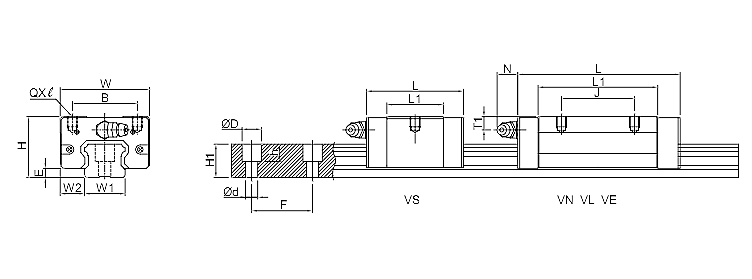

TBI直線導軌TRS-V低組裝四方型系列規格尺寸表

型號	組裝規格			滑塊尺寸									導軌尺寸
	H	W2	E	W	B	J	L	L1	Q	T1	油孔	N	W1	H1	D	h	d	F
TRS15VS	24	9.5	3.2	34	26		40.3	22.9	M4*5	5.5	M4*0.7	7	15	13	7.5	6	4.5	60
TRS15VN						26	56.9	39.5
TRS20VS	28	11	4.6	42	32		49.4	27.8	M5*6	4.5	M6*1	14	20	16.5	9.5	8.5	6	60
TRS20VN						32	68.3	46.7
TRS25VS	33	12.5	5.8	48	35		57.2	35.2	M6*6.5	4.5	M6*1	14	23	20	11	9	7	60
TRS25VN						35	81	59
TRS30VS	42	16	7	60	40		67.4	40.4	M8*8	8	M6*1	14	28	23	14	12	9	80
TRS30VN						40	96.3	69.3
TRS30VL						40	107	80
TRS35VS	48	18	7.5	70	50		75.7	45.7	M8*8	8	M6*1	14	34	26	14	12	9	80
TRS35VN						50	109	79
TRS35VE						72	153	123
TRS45VN	60	20.5	8.9	86	60	60	124.5	90.5	M10*15	10.5	PT1/8	12.5	45	32	20	17	14	105

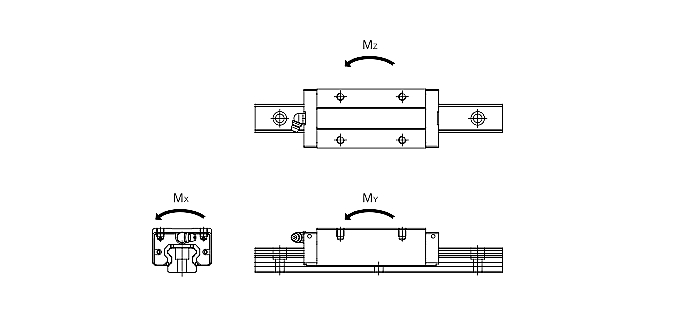

型號	額定負載		容許靜力矩（kgf-mm）					重量
	C	Co	Mx	My		Mz		滑塊	導軌
	C	Co	單滑塊	單滑塊	雙滑塊	單滑塊	雙滑塊	kg	kg/m
TRS15VS	908	1471	10957	6420	33531	6420	33531	0.09	1.32
TRS15VN	1206	2206	16436	14884	70960	14884	70960	0.15	1.32
TRS20VS	1398	2140	21615	10700	59798	10700	59798	0.15	2.28
TRS20VN	1896	3307	33404	26459	126998	26459	126998	0.23	2.28
TRS25VS	1943	3002	34826	18725	97890	18725	97890	0.25	3.17
TRS25VN	2581	4503	52239	43407	207324	43407	207324	0.39	3.17
TRS30VS	2697	3962	55442	26950	154224	26950	154224	0.48	4.54
TRS30VN	3807	6483	90722	74970	355321	74970	355321	0.77
TRS30VL	4098	7203	100803	93100	438966	93100	438966	0.74
TRS35VS	3753	5401	92349	42896	235304	42896	235304	0.71	6.27
TRS35VN	5090	8346	142722	106070	519799	106070	519799	1.15
TRS35VE	6667	12274	209885	233977	1070533	233977	1070533	1.54
TRS45VN	6758	10887	248758	158011	782271	158011	782271	1.98	10.4
